Радиальные шарикоподшипники FAG с керамическим покрытием (токоизолирующие)
Токоизолирующие шарикоподшипники d 60–180 мм с покрытием J20AA, J20B или J20C; применяются в электродвигателях и генераторах.
Радиальные шарикоподшипники FAG с керамическим покрытием выпускаются начиная с размерной серии 62 в открытом исполнении, а также с одно- или двусторонними встроенными уплотнениями; такие подшипники используют преимущество смазки на весь срок службы.
Пример заказа: 6220-2RSR-J20AA-C3 — радиальный шарикоподшипник с покрытием на наружном кольце, двусторонним уплотнением и радиальным зазором C3; 6330-J20C — радиальный шарикоподшипник с покрытием отверстия внутреннего кольца.
Подшипники применяются в приводных электродвигателях, тяговых двигателях и генераторах, где через подшипник возможно прохождение тока от преобразователя частоты.
- Изолирующий слой из оксида алюминия наносится плазменным напылением на наружное или внутреннее кольцо, затем герметизируется и шлифуется до требуемого размера.
- Габаритные размеры соответствуют DIN 616 (ISO 15): токоизолированные подшипники взаимозаменяемы со стандартными.
- Каждое покрытие проходит 100 % контроль качества; прочность на пробой — не менее 1000 В DC (J20AA, J20C) или 500 В DC (J20B).
- Покрытие J20AA благодаря специальной герметизации сохраняет изоляцию во влажной атмосфере; слой обладает высокой твёрдостью, износостойкостью и теплопроводностью.
- При вращающемся наружном кольце рекомендуется покрытие J20C на отверстии внутреннего кольца.
- Поверхности под покрытие должны быть цилиндрическими и без масляных канавок; покрытия можно наносить и на другие типы подшипников (по согласованию со специалистами FAG).
| Диаметр отверстия d, мм | 60–180 |
| Покрытия | J20AA, J20B, J20C |
| Исполнение | Открытые, с уплотнениями 2RSR и 2Z |
| Типоразмеров в серии | 25 |
Шарикоподшипники с керамическим покрытием d 60–180 мм

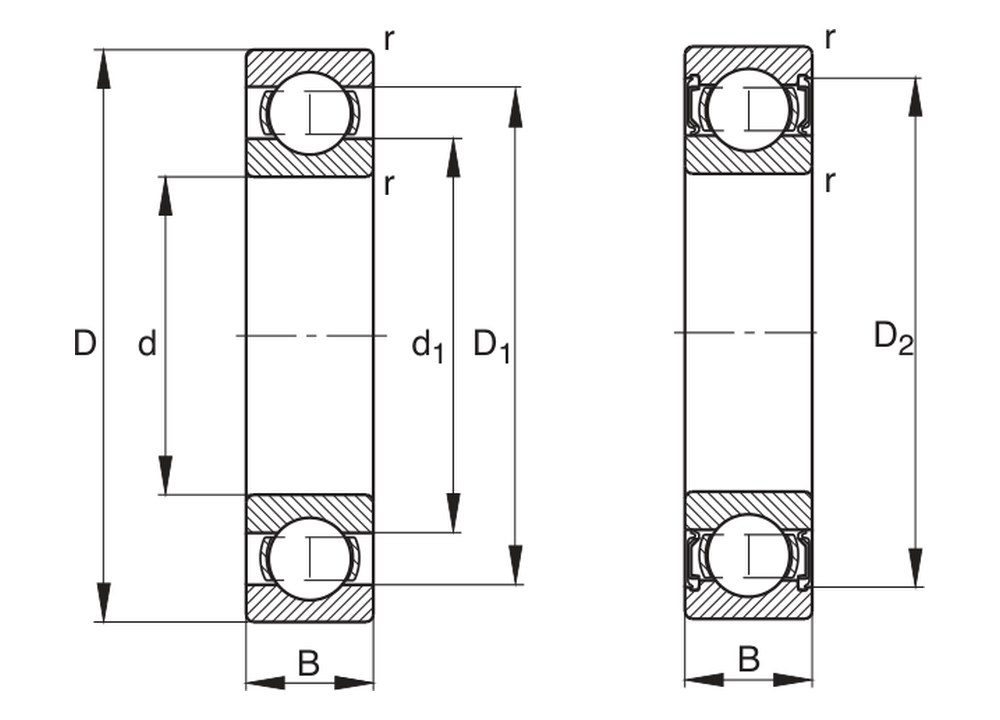

| Обозначение | d, мм | D, мм | B, мм | m, кг | Cr, кН | C0r, кН | nG, мин⁻¹ |
|---|---|---|---|---|---|---|---|
| 6212-M-J20B-C4 | — | — | — | — | — | — | — |
| 6213-J20B-C4 | — | — | — | — | — | — | — |
| 6313-M-J20AA-C5 | — | — | — | — | — | — | — |
| 6214-2RSR-J20AA-C3 | — | — | — | — | — | — | — |
| 6215-M-J2B-C4 | — | — | — | — | — | — | — |
| 6215-M-P6-J20AA-R85-105 | — | — | — | — | — | — | — |
| 6315-M-J20AA-C3 | — | — | — | — | — | — | — |
| 6016-M-J20AA | — | — | — | — | — | — | — |
| 6216-J20AA-C3 | — | — | — | — | — | — | — |
| 6316-J20AA-C3 | — | — | — | — | — | — | — |
| 6316-M-J20B-C4 | — | — | — | — | — | — | — |
| F-808916.6316-J20AA | — | — | — | — | — | — | — |
| 6317-M-J20AA-C3 | — | — | — | — | — | — | — |
| 6218-J20AA-C3 | — | — | — | — | — | — | — |
| 6318-M-J20AA-C3 | — | — | — | — | — | — | — |
| 6319-M-J20AA-C4 | — | — | — | — | — | — | — |
| 6220-J20C-C3 | — | — | — | — | — | — | — |
| 6220-M-J20AA-R95-120 | — | — | — | — | — | — | — |
| 6320-M-J20AA-C3 | — | — | — | — | — | — | — |
| 16021-M-J20AA-C5 | — | — | — | — | — | — | — |
| 6322-M-J20AA-C3 | — | — | — | — | — | — | — |
| 6324-M-J20AA-C3 | — | — | — | — | — | — | — |
| 6326-M-J20AA-C3 | — | — | — | — | — | — | — |
| 6230-J20AA | — | — | — | — | — | — | — |
| 6336-M-J20AA-C4 | — | — | — | — | — | — | — |
Виды покрытий и их свойства
| Покрытие | Напряжение пробоя | Окружающая среда | Толщина покрытия | Размеры подшипника | Наносится на |
|---|---|---|---|---|---|
| J20B | 500 В DC | Сухо | < 100 мкм | 70…1400 мм | Наружный диаметр |
| J20A | 1000 В DC | Сухо | > 200 мкм | 70…1400 мм (рекомендуется для наружного диаметра свыше 500 мм) | Наружный диаметр |
| J20AA | 1000 В DC | Сухо / сыро | ≈ 200 мкм | 70…500 мм | Наружный диаметр |
| J20C | 1000 В DC | Сухо / сыро | ≈ 200 мкм | 70…340 мм | Отверстие внутреннего кольца |
