Цилиндрические роликоподшипники FAG с керамическим покрытием (токоизолирующие)
Токоизолирующие цилиндрические роликоподшипники NU, NJ, NUP d 60–140 мм с покрытием J20AA или J20B для электродвигателей и тяговых приводов.
Цилиндрические роликоподшипники FAG с керамическим покрытием (конструкции NU, NJ и NUP) защищают от повреждений электрическим током опоры электродвигателей и тяговых приводов.
Пример заказа: NU214-E-M1-F1-J20B-C4 — цилиндрический роликоподшипник с покрытием наружного кольца и радиальным зазором C4.
Пример применения: в тяговом электродвигателе мощностью 500 кВт на валу монтируются шарикоподшипник 6316-J20AA-C3 (со стороны вентилятора) и цилиндрический роликоподшипник NU320-E-M1-J20AA-C4 (со стороны привода); оба смазываются консистентной смазкой и защищены лабиринтными уплотнениями.
- Изолирующий слой из оксида алюминия наносится плазменным напылением на наружное или внутреннее кольцо, затем герметизируется и шлифуется до требуемого размера.
- Габаритные размеры соответствуют DIN 616 (ISO 15): токоизолированные подшипники взаимозаменяемы со стандартными.
- Каждое покрытие проходит 100 % контроль качества; прочность на пробой — не менее 1000 В DC (J20AA, J20C) или 500 В DC (J20B).
- Покрытие J20AA благодаря специальной герметизации сохраняет изоляцию во влажной атмосфере; слой обладает высокой твёрдостью, износостойкостью и теплопроводностью.
- При вращающемся наружном кольце рекомендуется покрытие J20C на отверстии внутреннего кольца.
- Поверхности под покрытие должны быть цилиндрическими и без масляных канавок; покрытия можно наносить и на другие типы подшипников (по согласованию со специалистами FAG).
| Диаметр отверстия d, мм | 60–140 |
| Конструкции | NU, NJ, NUP |
| Покрытия | J20AA, J20B |
| Типоразмеров в серии | 15 |

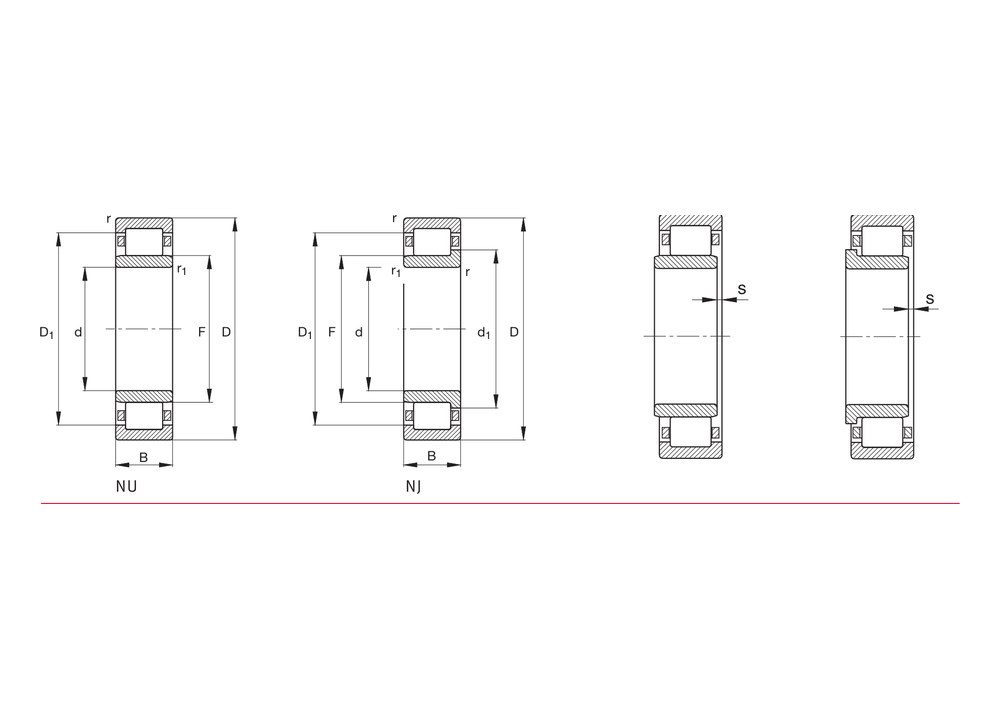

Цилиндрические роликоподшипники с керамическим покрытием d 60–140 мм
| Обозначение | d, мм | D, мм | B, мм | m, кг | Cr, кН | C0r, кН | nG, мин⁻¹ |
|---|---|---|---|---|---|---|---|
| NJ312-E-M1-F1-J20B-C4 | — | — | — | — | — | — | — |
| NU214-E-M1-F1-J20B-C4 | — | — | — | — | — | — | — |
| NU314-E-M1-F1-J20B-C4 | — | — | — | — | — | — | — |
| NU215-E-TVP2-J20AA-C3 | — | — | — | — | — | — | — |
| NU215-E-M1-F1-J20B-C4 | — | — | — | — | — | — | — |
| NU216-E-M1-F1-J20B-C4 | — | — | — | — | — | — | — |
| NJ316-E-M1-F1-J20B-C4 | — | — | — | — | — | — | — |
| NU218-E-TVP2-J20AA-C3 | — | — | — | — | — | — | — |
| NUP218-E-TVP2-J20AA-C3 | — | — | — | — | — | — | — |
| NJ219-E-TVP2-J20AA | — | — | — | — | — | — | — |
| NU219-E-M1-F1-J20B-C4 | — | — | — | — | — | — | — |
| NU220-E-TVP2-J20AA-C3 | — | — | — | — | — | — | — |
| NU320-E-M1-F1-J20AA-C4 | — | — | — | — | — | — | — |
| NU224-E-TVP2-J20AA-C3 | — | — | — | — | — | — | — |
| F-809035.NU228-E-J20AA | — | — | — | — | — | — | — |
