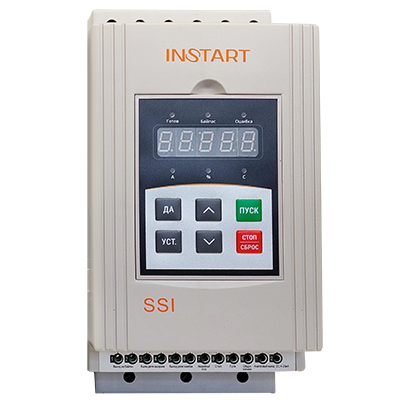

Устройство плавного пуска INSTART серии SSI
Устройства плавного пуска серии SSI предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя. Устройства плавного пуска серии SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно – параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя. Устройства плавного пуска INSTART применяются в различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.
Характеристики частотного преобразоваеля
• Напряжение питания и выходное: Вход: 3ф 380 В. Выход: 3ф 380 B
• Режим работы или тип: общепромышленный
• Напряжение питания: 3 ~ 380В ± 15% 50/60Гц
• Степень защиты: IP20
• Номинальный ток, Нормальный режим: 2,3 А
• Номинальная мощность, Нормальный режим: 0,75 кВт
• Встроенные интерфейсы связи: опционно MODBUS (плата расширения FCI-RS485) и опционно PROFIBUS (плата расширения FCI-DP)
• Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше 60 сек): 2,3 А
• Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 60 сек): 0,75 кВт
Особенности:
• Контролируемый запуск электродвигателя в 6 режимах;
• Контролируемый остановэлектродвигателя в 2 режимах;
• Электронная защита электродвигателякак в процессе запуска, так и при работе в байпасном режиме;
• Электронная защита самого устройства плавного пуска.
• 5 уровней защиты по 10 параметрам;
• Возможность дистанционного управления с помощью сетевого протокола MODBUS

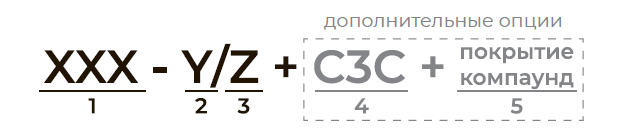

Система обозначения устройств плавного пуска INSTART серии SSI
• Серия
• Режим G – общепромышленный*
• Мощность электродвигателя (кВт) для общепромышленного режима (G)
• Режим P – насосный** Мощность электродвигателя (кВт) для насосного режима (P)
• Номинальное напряжение:
2: 1 ~ 220 В ± 15%, 50/60 Гц
4: 3 ~ 380 В ± 15%, 50/60 Гц
• Встроенный тормозной модуль
• Встроенный дроссель постоянного тока
• Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
• Дополнительное защитное покрытие плат лаком
• Защитное покрытие плат компаундом

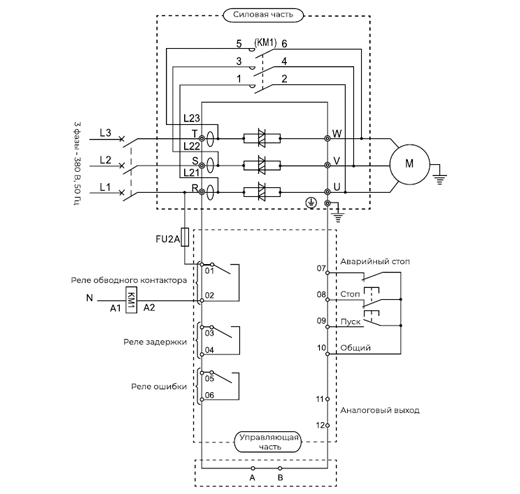

Схема подключения устройств плавного пуска серии SSI
Схема подключения с внешним обводным контактором для серии SSI

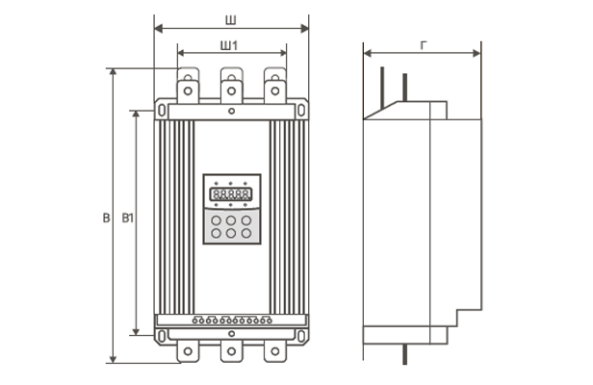

Габаритные присоединительные размеры устройства плавного пуска SSI
Модель | Вес,кг | Ширина | Высота | Глубина |
SSI-5.5/11-04 | 5 | 146 | 270 | 160 |
SSI-7.5/15-04 | ||||
SSI-11/23-04 | ||||
SSI-15/30-04 | ||||
SSI-18.5/37-04 | ||||
SSI-22/43-04 | ||||
SSI-30/60-04 | ||||
SSI-37/75-04 | ||||
SSI-45/90-04 | ||||
SSI-55/110-04 | ||||
SSI-75/150-04 | 21 | 257 | 515 | 198 |
SSI-90/180-04 | ||||
SSI-115/230-04 | ||||
SSI-132/264-04 | ||||
SSI-160/320-04 | ||||
SSI-185/370-04 | ||||
SSI-200/400-04 | ||||
SSI-250/500-04 | 25 | 290 | 565 | 245 |
SSI-280/560-04 | ||||
SSI-320/640-04 | ||||
SSI-355/710-04 | 30 | 330 | 595 | 245 |
SSI-400/800-04 | ||||
SSI-450/900-04 | ||||
SSI-500/1000-04 | 42 | 410 | 665 | 225 |
SSI-600/1200-04 |
Технические характеристики частотного преобразователя INSTART серии FCI
Показатель | Значение |
Напряжение питания и диапазон мощностей | 380 В ± 15 %, 3 фазы; 5.5 - 600 кВт |
Частота электропитания | 50/60 Гц |
Применяемые электродвигатели | Трехфазные асинхронные с короткозамкнутым ротором |
Частота пусков | Не более 20 в час |
Пусковое напряжение | 30 - 70 % |
Ограничение пускового тока | 50 - 500 % |
Время пуска | 2 - 60 с |
Время остановки | 0 - 60 с |
Максимальный рабочий ток | 50 - 200 % |
Режимы пуска | 5 |
Режимы остановки | 2 |
Наличие обводного контактора (байпас) | Отсутствует |
Тип подключения к ЭД | "в линию" |
Питание платы управления | 380 В, зависимое от силовой части |
Релейные выходы | 3 (250 В АС до 3 А; 30 В DC до 3 А) |
Входы управления | 3 цифровых/0 аналоговых |
Аналоговый выход | 4…20 мА |
Обмен данными | ModBUS RTU |
Функции защиты | Оптимальный комплекс защит |
Степень защиты | IP20: модели от 5.5 кВт по 55 кВт IP00: модели от 75 кВт по 600 кВт |
Внешние условия | Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха - в интервале от -30 до +55°С, влажность воздуха - не более 90%, без конденсата. Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G |
Система охлаждения | Естественное охлаждение воздухом |
Модель преобразователя частоты | Номинальный ток на выходе (А) | Соответствующий двигатель (кВт) |
SSI-5.5/11-04 | 11 | 5,5 |
SSI-7.5/15-04 | 15 | 7,5 |
SSI-11/23-04 | 23 | 11 |
SSI-15/30-04 | 30 | 15 |
SSI-18.5/37-04 | 37 | 18,5 |
SSI-22/43-04 | 43 | 22 |
SSI-30/60-04 | 60 | 30 |
SSI-37/75-04 | 75 | 37 |
SSI-45/90-04 | 90 | 45 |
SSI-55/110-04 | 110 | 55 |
SSI-75/150-04 | 150 | 75 |
SSI-90/180-04 | 180 | 90 |
SSI-115/230-04 | 230 | 115 |
SSI-132/264-04 | 264 | 132 |
SSI-160/320-04 | 320 | 160 |
SSI-185/370-04 | 370 | 185 |
SSI-200/400-04 | 400 | 200 |
SSI-250/500-04 | 500 | 250 |
SSI-280/560-04 | 560 | 280 |
SSI-320/640-04 | 640 | 320 |
SSI-355/710-04 | 710 | 355 |
SSI-400/800-04 | 800 | 400 |
SSI-450/900-04 | 900 | 450 |
SSI-500/1000-04 | 1000 | 500 |
SSI-600/1200-04 | 1200 | 600 |
