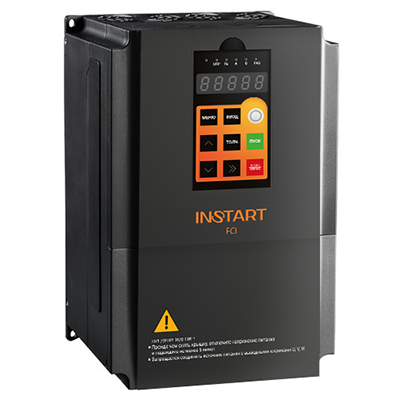

Преобразователи частоты INSTART серии FCI
Частотные преобразователи FCI – мощная серия с расширенными возможностями. Применимы практически для любой задачи, при этом обладая широким ассортиментом опциональных дополнений. Векторное регулирование с замкнутым контуром. Мощности до 630 кВт
Характеристики частотного преобразоваеля
• Напряжение питания и выходное: Вход: 3ф 380 В. Выход: 3ф 380 B
• Режим работы или тип: общепромышленный
• Напряжение питания: 3 ~ 380В ± 15% 50/60Гц
• Степень защиты: IP20
• Номинальный ток, Нормальный режим: 2,3 А
• Номинальная мощность, Нормальный режим: 0,75 кВт
• Встроенные интерфейсы связи: опционно MODBUS (плата расширения FCI-RS485) и опционно PROFIBUS (плата расширения FCI-DP)
• Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше 60 сек): 2,3 А
• Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 60 сек): 0,75 кВт
Особенности:
• Простота в использовании
• Компактность
• Встроенный сетевой протокол
• Выносная панель управления
• Оптимальная совокупность защитных функций
• Используются для систем вентиляции и насосных агрегатов, так же для общепромышленного применения
Система обозначения частотного преобазователя INSTART серии FCI
• Серия
• Режим G – общепромышленный*
• Мощность электродвигателя (кВт) для общепромышленного режима (G)
• Режим P – насосный** Мощность электродвигателя (кВт) для насосного режима (P)
• Номинальное напряжение:
2: 1 ~ 220 В ± 15%, 50/60 Гц
4: 3 ~ 380 В ± 15%, 50/60 Гц
• Встроенный тормозной модуль
• Встроенный дроссель постоянного тока
• Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
• Дополнительное защитное покрытие плат лаком
• Защитное покрытие плат компаундом

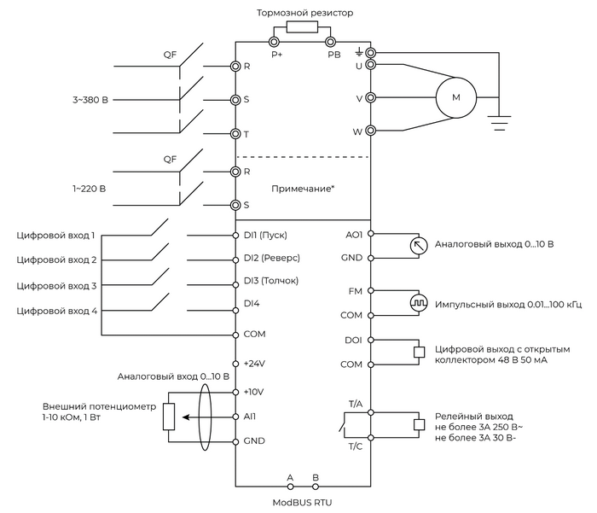

Схема подключения частотного преобразователя серии FCI

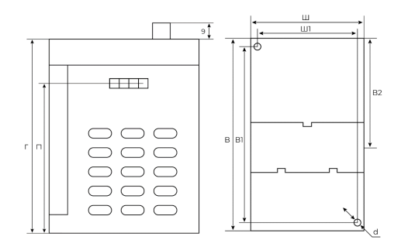

Габаритные присоединительные размеры
Модель | Вес,кг | Ширина | Высота | Глубина | Диаметр |
VCI-GO.4-2B | 0.8 | 73 | 142 | 110 | 4 |
VCI-G0.75-2B | 0.8 | 73 | 142 | 110 | 4 |
VCI-G1.5-2B | 0.8 | 73 | 142 | 110 | 4 |
VCI-G2.2-2B | 0.8 | 73 | 142 | 110 | 4 |
VCI-G0.75-4B | 0.8 | 73 | 142 | 110 | 4 |
VCI-G1.5-4B | 0.8 | 73 | 142 | 110 | 4 |
VCI-G2.2-4B | 0.8 | 73 | 142 | 110 | 4 |
VCI-G4.0-4B | 1.2 | 84 | 180 | 115 | 4.5 |
Технические характеристики частотного преобразователя INSTART серии FCI
Показатель | Значение |
Диапазон напряжения и частоты на входе | 3 ~ 380В ± 15% 50/60 Гц ± 2%, 3 ~ 660 В ± 15% 50/60 Гц ± 2% |
Диапазон напряжения и частоты на выходе | 3 ~ 0-Uвх, 0-3200 Гц |
Диапазон мощностей | 0,75 ~ 630 кВт |
Входы управления | 6 цифровых входов (1 для высокоскоростного импульсного входного сигнала +4 расширяемых), 2 аналоговых входа (+1 расширяемый) |
Выходы управления | 2 релейных выхода 1 выход с открытым коллектором (+2 расширяемых) 2 аналоговых выхода 1 импульсный выход |
Встроенный тормозной модуль | 15 кВт и ниже (18,5 ~ 630 кВт - опционально) |
Степень защиты | IP20 |
Тип управления | V/F (управление напряжением/частотой) SVC (векторное управление с разомкнутым контуром) VC (векторное управление с замкнутым контуром) |
Связь | ModBUS (опционально); ProfiBUS (опционально) |
Основные функции | • Быстрое ограничение тока • Встроенное виртуальное реле задержки времени • Встроенный таймер • Встроенный модуль вычислений • Аварийный останов • Отслеживание скорости перед запуском • Встроенное ПИД-регулирование • Функция AVR • Функция резервного копирования (только при использовании сетевого протокола) • Удаленный контроль • Управление насосами |
Защиты | • Повышенный ток • Повышенное/пониженное напряжение • Замыкание на землю • Пропадание фазы • Перегрузка двигателя |
Модель преобразователя частоты | Номинальный ток на выходе (А) | Соответствующий двигатель (кВт) | ||
G | P | G | P | |
3 ~ 380 В ± 15%, 50/60 Гц | ||||
FCI-G0.75-4B | 2,3 | - | 0,75 | - |
FCI-G1.5-4B | 3,7 | - | 1,5 | - |
FCI-G2.2-4B | 5,1 | - | 2,2 | - |
FCI-G4.0/P5.5-4B | 8,8 | 13 | 4 | 5,5 |
FCI-G5.5-4B | 13 | - | 5,5 | - |
FCI-G5.5/P7.5-4B | 13 | 17 | 5,5 | 7,5 |
FCI-G7.5/P11-4B | 17 | 25 | 7,5 | 11 |
FCI-G11/P15-4BF | 25 | 32 | 11 | 15 |
FCI-G15/P18.5-4BF | 32 | 37 | 15 | 18,5 |
FCI-G18.5/P22-4 | 37 | 45 | 18,5 | 22 |
FCI-G22/P30-4 | 45 | 60 | 22 | 30 |
FCI-G30/P37-4 | 60 | 75 | 30 | 37 |
FCI-G37/P45-4 | 75 | 90 | 37 | 45 |
FCI-G37/P45-4 IP54 | 75 | 90 | 37 | 45 |
FCI-G45/P55-4 | 90 | 110 | 45 | 55 |
FCI-G45/P55-4 IP54 | 90 | 110 | 45 | 55 |
FCI-G55/P75-4 | 110 | 152 | 55 | 75 |
FCI-G75/P90-4 | 152 | 176 | 75 | 90 |
FCI-G90/P110-4 | 176 | 210 | 90 | 110 |
FCI-G110/P132-4 | 210 | 253 | 110 | 132 |
FCI-G132/P160-4 | 253 | 300 | 132 | 160 |
FCI-G160/P185-4 | 300 | 340 | 160 | 185 |
FCI-G185/P200-4 | 340 | 380 | 185 | 200 |
FCI-G200/P220-4F | 380 | 420 | 200 | 220 |
FCI-G220-4F | 420 | - | 220 | - |
FCI-P250-4F | - | 250 | - | 480 |
FCI-G250/P280-4F | 480 | 540 | 250 | 280 |
FCI-G280/P315-4F | 540 | 600 | 280 | 315 |
FCI-G315/P355-4F | 600 | 680 | 315 | 355 |
FCI-G355/P375-4F | 680 | 710 | 355 | 375 |
FCI-G375-4F | 710 | - | 375 | - |
FCI-G400-4F | 750 | - | 400 | - |
FCI-P500-4F | - | 930 | - | 500 |
FCI-G500-4F | 930 | - | 500 | - |
FCI-G630-4F | 1200 | - | 630 | - |
Модель преобразователя частоты | Номинальный ток на выходе (А) | Соответствующий двигатель (кВт) | ||
G | P | G | P | |
3 ~ 660 В ± 15%, 50/60 Гц | ||||
FCI-G22/P30-6 | 28 | 38 | 22 | 30 |
FCI-G30/P37-6 | 38 | 46 | 30 | 37 |
FCI-G37/P45-6 | 46 | 56 | 37 | 45 |
FCI-G45/P55-6 | 56 | 68 | 45 | 55 |
FCI-G55/P75-6 | 68 | 92 | 55 | 75 |
FCI-G75/P90-6 | 92 | 110 | 75 | 90 |
FCI-G90/P110-6 | 110 | 132 | 90 | 110 |
FCI-G110/P132-6 | 132 | 155 | 110 | 132 |
FCI-G132/P160-6 | 155 | 180 | 132 | 160 |
FCI-G160/P185-6 | 180 | 210 | 160 | 185 |
FCI-G185/P200-6F | 210 | 225 | 185 | 200 |
FCI-G220/P250-6F | 245 | 275 | 200 | 250 |
FCI-G250/P280-6F | 275 | 305 | 250 | 280 |
FCI-G280/P315-6F | 305 | 345 | 280 | 315 |
FCI-G315/P355-6F | 345 | 390 | 315 | 355 |
FCI-G355/P375-6F | 390 | 430 | 355 | 375 |
FCI-G400-6F | 430 | - | 400 | - |
FCI-P500-6F | - | 540 | - | 500 |
FCI-G500-6F | 540 | - | 500 | - |
FCI-P630-6F | - | 630 | - | 630 |
FCI-G630-6F | 630 | - | 630 | - |
FCI-P700-6F | - | 720 | - | 700 |
FCI-G700-6F | 720 | - | 700 | - |
