Разъёмный сферический роликоподшипник FAG 230SM320-MA

d 320 мм, D 520 мм, B 200 мм

Обозначение	230SM320-MA
Диаметр отверстия d, мм	320
Наружный диаметр D, мм	520
Ширина наружного кольца C, мм	133
Ширина подшипника B, мм	200
Радиус фаски r (мин.), мм	5
Масса, кг	122
Динамическая грузоподъёмность Cr, кН	2040
Статическая грузоподъёмность C0r, кН	3650
Коэффициент e	0,22
Коэффициент Y1	3,04
Коэффициент Y2	4,53
Коэффициент Y0	2,97
Предел нагрузки по усталостной прочности Cur, кН	285
Сепаратор	Массивный сепаратор из латуни (MA)
Допустимая осевая нагрузка Fa макс., кН	60
Предельная частота вращения nG, мин⁻¹	430
Момент затяжки винтов Mi, Н·м	295
Момент затяжки винтов Ma, Н·м	69

• Эквивалентная динамическая нагрузка: P = 1,1·(Fr + Y1·Fa) при Fa/Fr ≤ e; P = 1,1·(0,67·Fr + Y2·Fa) при Fa/Fr > e (кН).
• Эквивалентная статическая нагрузка: P0 = F0r + Y0·F0a (кН).
• Во избежание постепенного проворачивания внутреннего кольца на валу должно выполняться P/C ≤ 0,2.

Для запроса стоимости направьте запрос на почту zapros@lovkie.ru

Укажите обозначение и количество — подготовим предложение.

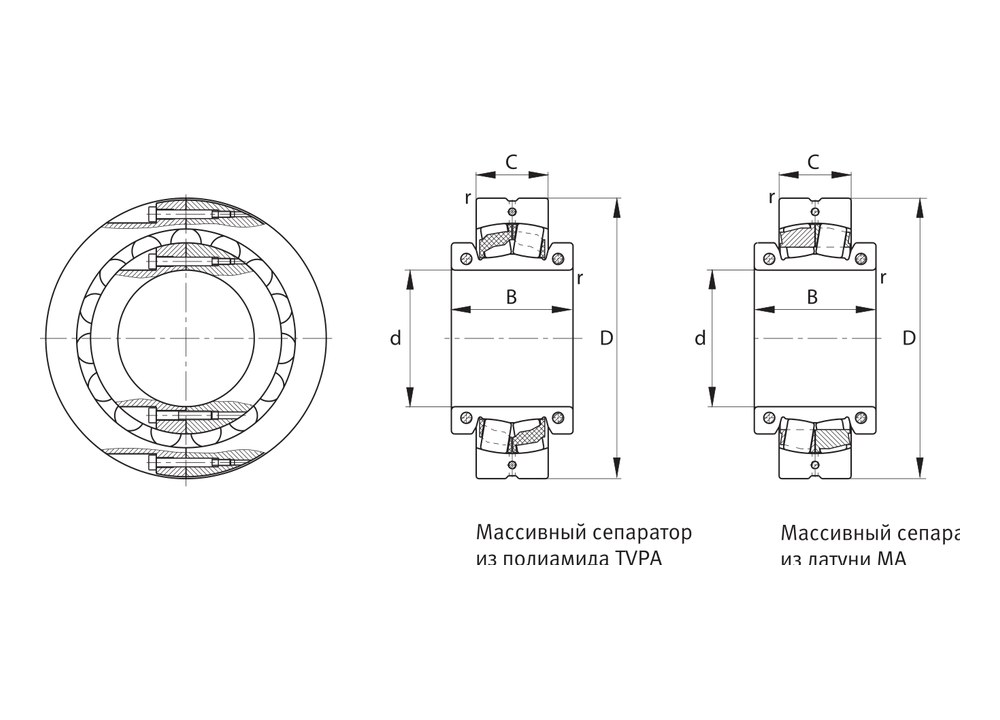

Чертёж

• Допустимая осевая нагрузка Fa — для внутреннего кольца без бокового упора в заплечики вала. Подшипники подходят также к корпусам других производителей с теми же внутренними размерами.
